I. Műszaki felépítési és tervezési szabványok
A tervezés Európai hosszabbító kábelek szigorúan be kell tartania a következő műszaki előírásokat:

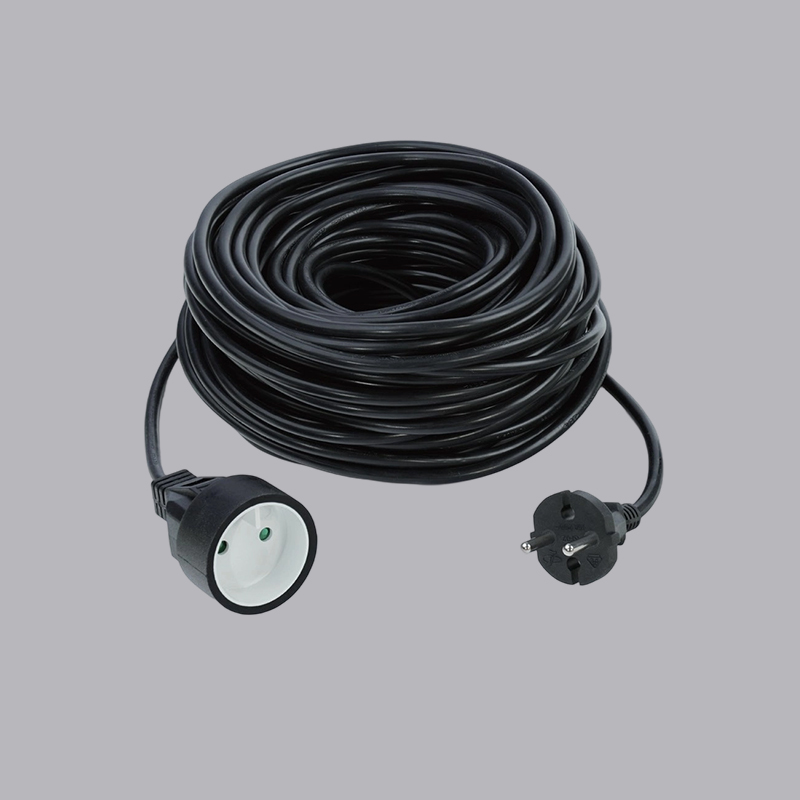

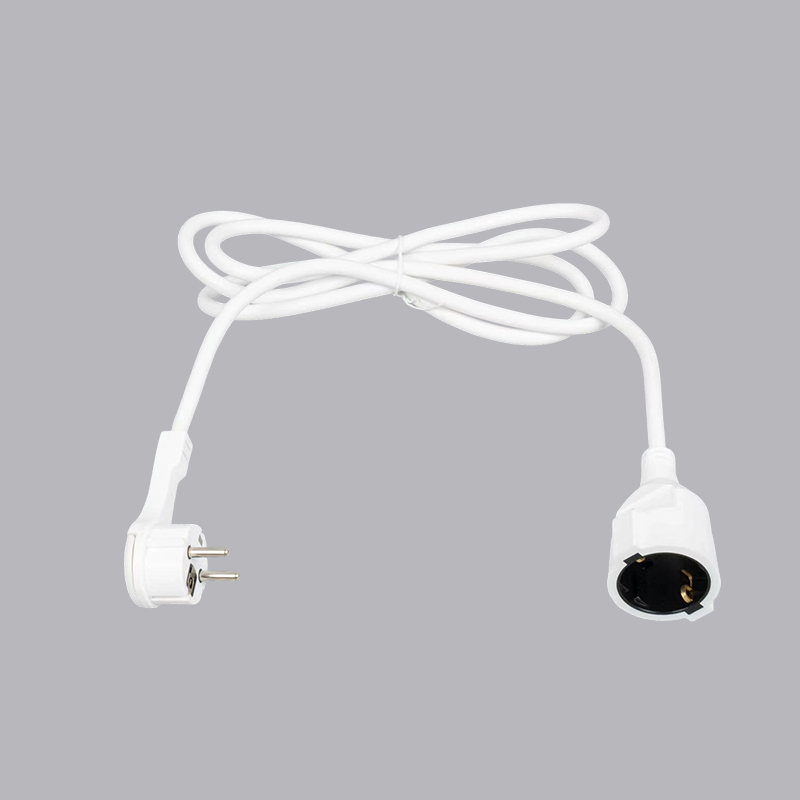

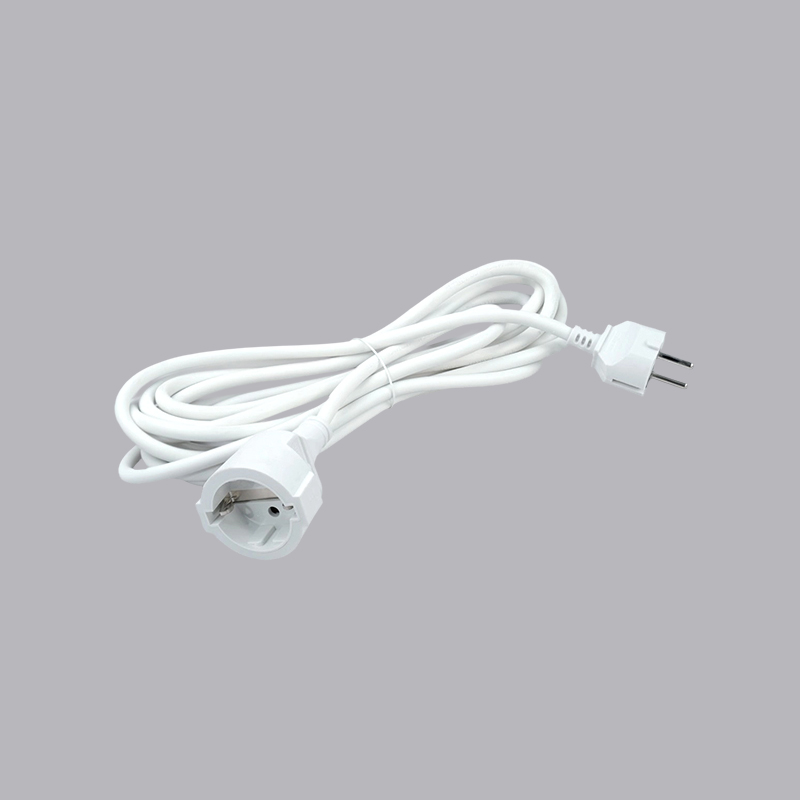

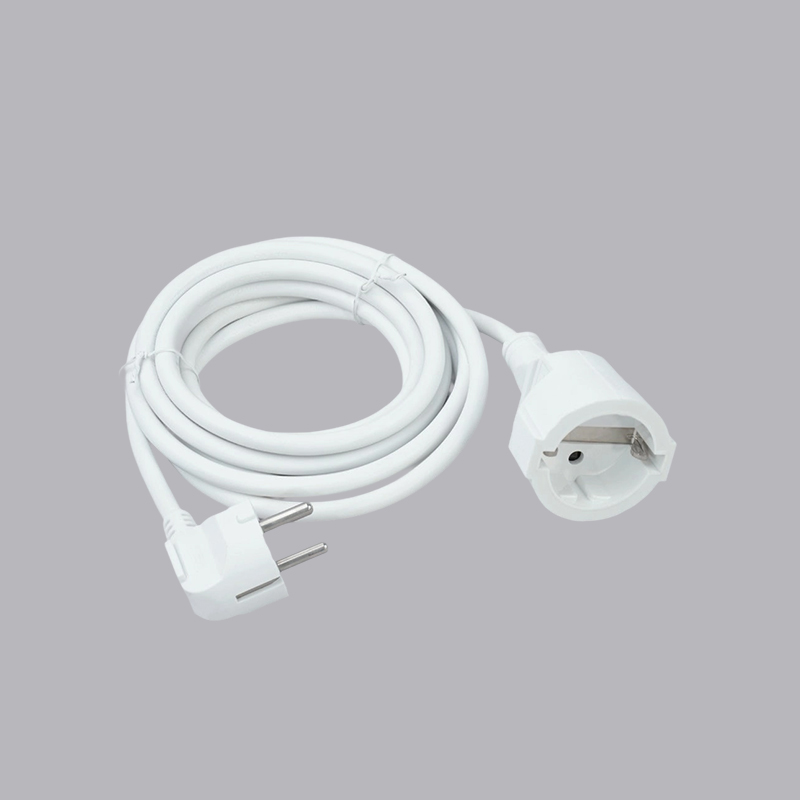

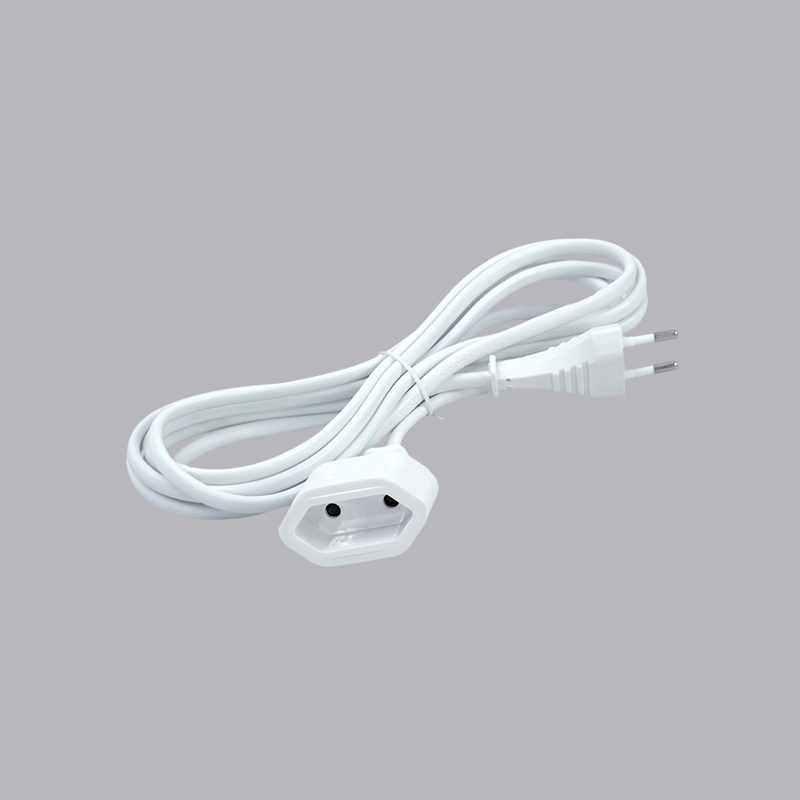

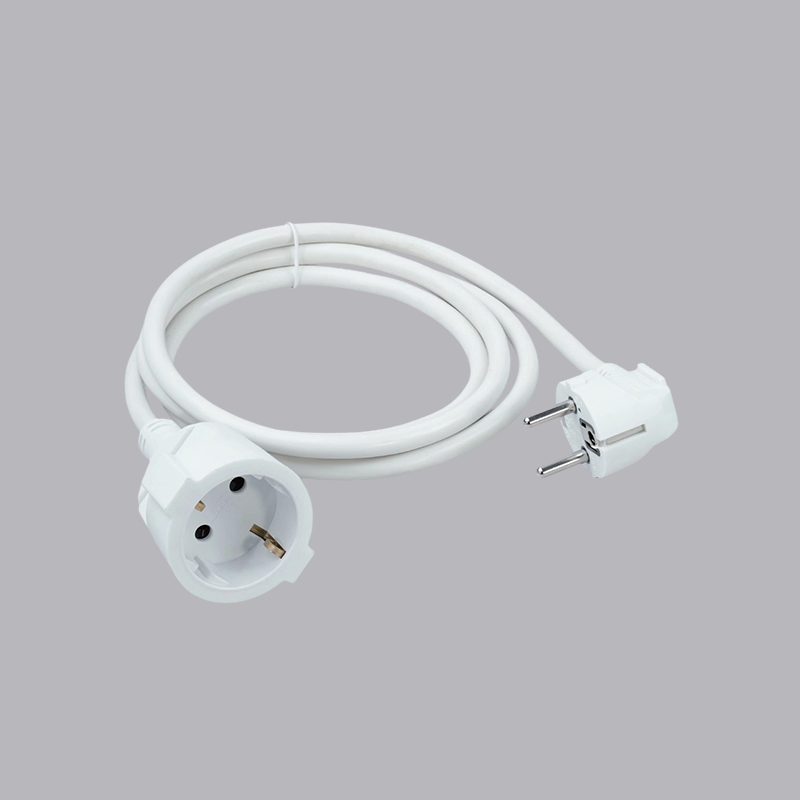

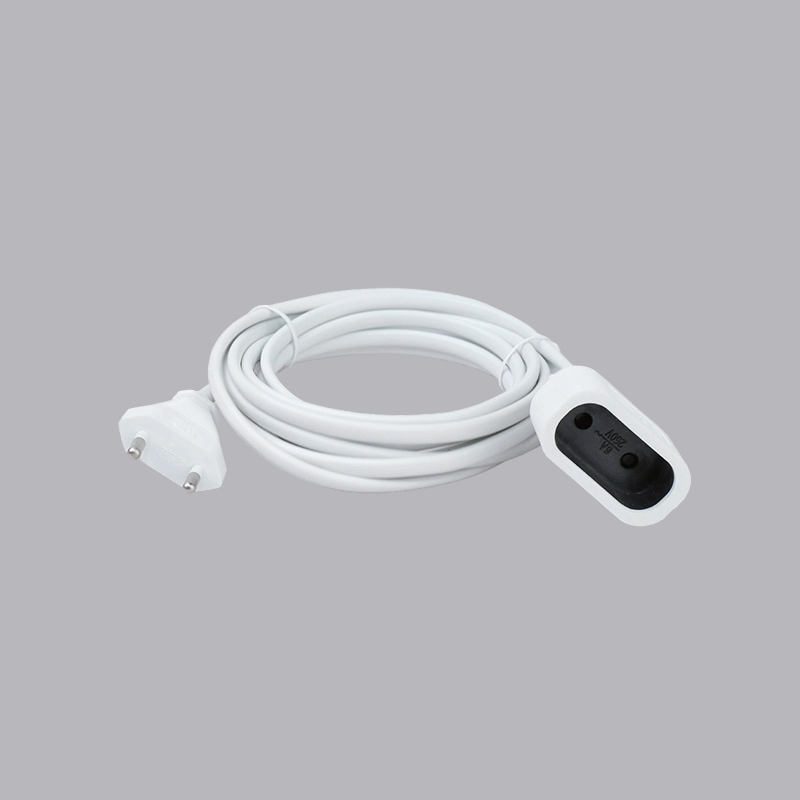

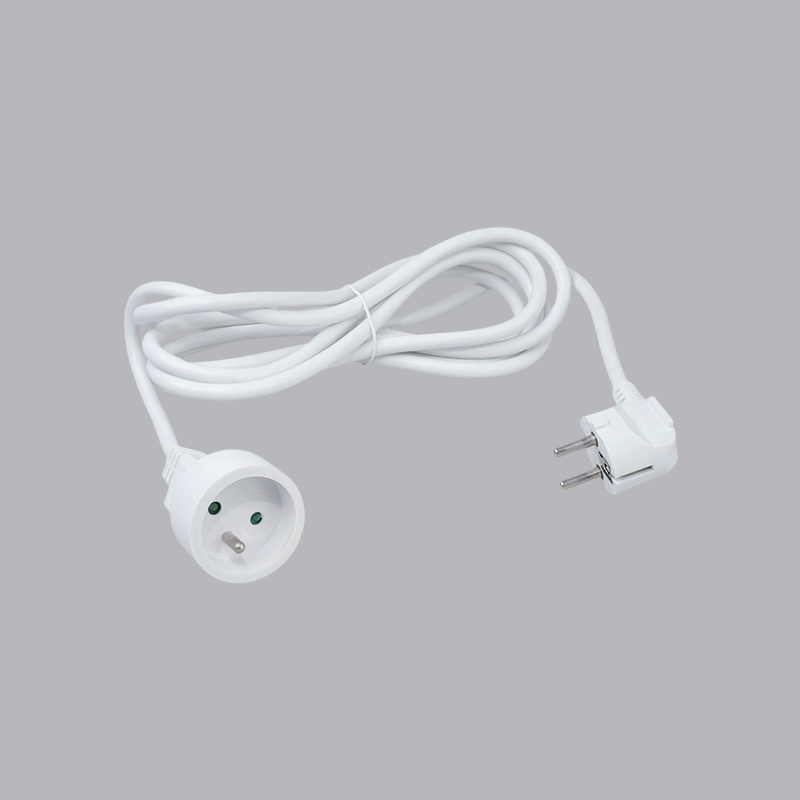

Plug and Socket interfész
Az európai csatlakozók jellemzően megfelelnek a CEE 7/7 szabványnak (kompatibilis a német Schuko és a francia E/F típusokkal). 4,8 mm átmérőjű és 19 mm hosszúságú hengeres csapokkal, valamint rugós érintkezővel rendelkeznek a földelési oldalon. Az aljzat interfészének meg kell felelnie az EN 50075 (nem földelt) vagy az EN 50077 (földelt) szabványoknak, hogy biztosítsa a kompatibilitást az általános európai elektromos készülékekkel.
Kábel specifikációk és vezetőképesség
A magvezetőnek oxigénmentes réznek (OFC) kell lennie, 100%-os IACS (International Heat Copper Standard) vezetőképességgel. A közös keresztmetszeti területek a következők:
0,75 mm² (névleges áram 10A, teljesítmény 2300W)
1,5 mm² (névleges áram 16 A, teljesítmény 3680 W)
2,5 mm² (névleges áram 25 A, teljesítmény 5750 W)
A szigetelés jellemzően polivinil-klorid (PVC) vagy alacsony füsttartalmú, nulla halogén (LSZH) anyagból készül, és -15°C és 70°C között hőálló.
Tokozásvédelmi minősítés
Az IEC 60529 szerint a beltéri hosszabbítóknak meg kell felelniük az IP20-nak (áramütés elleni védelem), míg a kültéri termékeknek meg kell felelniük az IP44-nek (fröccsenésálló) vagy IP67-nek (por- és vízálló).
II. Anyagtudományi és biztonsági jellemzők
Az európai hosszabbítókábelek anyagválasztása közvetlenül meghatározza azok elektromos biztonságát, tartósságát és környezeti alkalmazkodóképességét. Alapanyagrendszerüket aprólékosan úgy alakították ki, hogy megfeleljen a szigorú EU-előírásoknak.
1. Szigetelő- és köpenyanyag-technika
PVC (polivinil-klorid) formulázási technológia: Mivel a leggyakrabban használt anyag, formulájának el kell érnie az égésgátlás, a rugalmasság és az öregedésállóság egyensúlyát.
Lángállóság: Meg kell felelnie az IEC 60332-1 (egyvezetékes függőleges égési teszt) és a szigorúbb IEC 60332-3 szabványnak (köteg égési teszt). Az égésgátló rendszerek jellemzően kompozit égésgátlókat használnak, például alumínium-hidroxidot (ATH) és magnézium-hidroxidot (MDH), amelyek az égés során szinergikusan működnek. Égés közben lebomlanak, felszívják a hőt és vízgőzt bocsátanak ki, felhígítva az éghető gázokat. Az oxigénindexnek (OI) általában 32% felett kell lennie (ASTM D2863).
Öregedésállóság és mechanikai tulajdonságok: A jó migrációs ellenállású lágyítókat (mint például a DINP és a DOTP) kell kiválasztani, hogy megakadályozzák a tartós használat utáni ridegséget. Az öregedésgátló anyagoknak (például a koromnak) hatékonyan kell ellenállniuk az UV-sugárzásnak. A szakítószilárdsági követelmények általában ≥15 MPa, a szakadási nyúlás pedig ≥150% (EN 50363 szabvány).
Alternatív anyagok alkalmazása:
A Low Smoke Zero Halogen (LSZH) anyagokat elsősorban olyan helyeken használják, ahol szigorú tűzbiztonsági követelmények érvényesülnek, például metrókban, repülőtereken és adatközpontokban. Poliolefinek (például EVA) és égésgátló anyagokon, például ATH/MDH-n alapulnak. Égés közben a füstsűrűségnek és a fényáteresztő képességnek >60%-nak kell lennie (IEC 61034), a gázkorrozivitásnak (pH és vezetőképesség) pedig meg kell felelnie az EN 50267-2-2 szabványnak.
A nagy teherbírású ipari hosszabbítókábelekben gumi anyagokat használnak (mint például a H07RN-F szerkezet). Kiváló olajállóságot, hidegállóságot (-40°C-ig) és mechanikai zúzódásállóságot (megfelel az EN 60811 tesztsorozatnak) kínálnak.
2. Vezető fém kiválasztása és kezelése
Oxigénmentes réz (OFC): tisztaság ≥ 99,95%, vezetőképesség ≥ 101% IACS. Rendkívül alacsony oxigéntartalma (<0,001%) megakadályozza a hidrogén ridegedést és biztosítja a vezető stabilitását hosszú távú használat után.
A bevonat folyamata:
Nikkelezés a csapokon/hüvelyeken: A nikkelréteg jellemzően 3-5 μm vastag (az EN 50525-1 szerint). Elsősorban keménységet, kopásállóságot biztosít, és védi az alapanyagot az oxidációtól. Az alatta lévő réz vagy sárgaréz alapanyagnak meg kell őriznie jó rugalmasságát.
Ónozás a belső rézmagon: Magas páratartalmú ipari környezetben az ónozást gyakran használják a rézvezetőkön, hogy hatékonyan megakadályozzák a szulfidáció vagy oxidáció által okozott megnövekedett érintkezési ellenállást és javítsák a forraszthatóságot.
3. Szerkezeti tervezés és biztonsági mechanizmusok
Kettős szigetelőrendszer: Sok európai hosszabbító kábel „kettős szigetelés” kialakítást alkalmaz, amely alapvető szigetelésből (PVC réteg a vezetőn) és kiegészítő szigetelésből áll (akár a teljes külső burkolat, akár egy belső szigetelő szerkezet). Ezekhez a termékekhez nincs szükség földelő vezetékre (csak két vezetékre), és "U" (kör alakú) szimbólummal vannak jelölve. Megfelelnek az EN 60309 szabványnak, és fokozott biztonsági redundanciát biztosítanak.
Húzásmentesítő: A kábel és a dugó/aljzat közötti interfészen egy hajlékony "húzásmentesítő" vagy belső szorítóeszköz van kialakítva, jellemzően fröccsöntéssel. Ez megfelel az EN 60799 hajlítási vizsgálati követelményeinek, és megakadályozza az ismételt hajlítás miatti belső huzalszakadást.
III. Alkalmazási forgatókönyvek és terheléskezelés szisztematikus elemzése
A hosszabbító kiválasztása szisztematikus projekt, amely átfogó döntést igényel a terhelési jellemzők, a környezeti feltételek és a biztonsági előírások alapján.
1. A terhelés típusának és jellemzőinek elemzése
Ellenállási terhelések: például izzólámpák és elektromos fűtőtestek. Stabil áramot és alacsony bekapcsolási áramot kínálnak, így a kiválasztás viszonylag egyszerű; csak a névleges teljesítményt kell teljesíteniük.
Induktív terhelések: például motoros szerszámok (elektromos fúrók, kompresszorok) és hűtőszekrények. Az indító (inrush) áramok elérhetik a névleges áram 5-7-szeresét, és több száz milliszekundumig tartanak. A kábeleket (általában elegendő keresztmetszettel) és a csatlakozókat (az íverózió elkerülése érdekében) úgy kell kiválasztani, hogy ellenálljanak ezeknek a rövid ideig tartó túlterheléseknek.
Kapacitív terhelések: Például kapcsolóüzemű tápegységek (számítógépek, mobiltelefon-töltők). Bekapcsoláskor nagy kondenzátor töltőáram (inrush) lép fel. Bár ez a túlfeszültség csak rövid ideig tart, még mindig érinti a csatlakozó érintkezőit.
Nem lineáris terhelések: például inverterek és LED-meghajtó tápegységek. Ezek a terhelések magas rendű felharmonikusokat hoznak létre (különösen a harmadik felharmonikust), ami potenciálisan a semleges áramot meghaladhatja a fázisáramot. A többlyukú hosszabbító kábeleknél ezt a tényezőt teljes mértékben figyelembe kell venni, és vastagabb nullavezető keresztmetszetű kialakítást kell választani.
2. Szakmai kiválasztási útmutató meghatározott környezetekhez
Ipari műhelyek/építési területek:
Kábel típusa: Nagy teherbírású gumiköpenyű kábelt (például H07RN-F) kell használni. Olajállósága, mechanikai zúzódásállósága és időjárásállósága (-25°C és 60°C között) messze felülmúlja a PVC-ét.
Védettség: Legalább IP67, véd a hűtőfolyadék, fémtörmelék és por behatolása ellen.
További jellemzők: Az integrált RCD (Residual Current Device) és a túláramvédelem a legjobb gyakorlat.
Adatközpontok/számítógépes helyiségek:
Égésgátló követelmények: LSZH kábel kötelező, hogy a mérgező füst és a korrozív gázok ne károsítsák a precíziós berendezéseket, és ne akadályozzák a kiürítést tűz esetén.
Teljesítménykövetelmények: A kábeleknek alacsony induktivitással és alacsony impedanciával kell rendelkezniük, hogy biztosítsák a feszültség stabilitását. Ezeket a kábeleket gyakran kísérik testreszabott PDU (energiaelosztó egység) olyan gyártóktól, mint a Cixi Lianou Electrical Appliance Co., Ltd.
Orvosi létesítmények:
Szabványmegfelelőség: Meg kell felelnie az egészségügyi elektromos berendezésekre vonatkozó EN 60601-1 biztonsági szabványnak. Ez a szabvány rendkívül szigorú előírásokat tartalmaz a földzárlati áramra és a páciens szivárgási áramára (általában <0,1 mA).
Szerkezeti kialakítás: A csatlakozók és aljzatok jellemzően különböző színűek vagy formájúak, hogy megakadályozzák a véletlenszerű csatlakoztatást nem egészségügyi áramkörökbe.
Szabadtéri és ideiglenes rendezvények:
Mechanikai védelem: A kábeleknek rendkívül rugalmas külső burkolattal kell rendelkezniük, és tartalmazhatnak további páncélréteget.
Láthatóság és biztonság: A kábeleknek élénk színűnek (narancssárga vagy sárga) kell lenniük, és 30 mA-es nagy érzékenységű RCD-vel kell felszerelni, hogy elkerüljék a nedvesség okozta áramütést.
Szezonális alkalmazkodás: Hideg területeken ügyeljen arra, hogy a kábel anyaga ne váljon rideggé alacsony hőmérsékleten.
3. A terheléskezelés mérnöki alapelvei
Leértékelés: Szigorúan tilos a teljes terhelés melletti hosszan tartó üzemelés. A 80%-os szabályt általában követik a mérnöki szakban. Ez azt jelenti, hogy egy 16A-es hosszabbítónál az ajánlott folyamatos terhelés nem haladhatja meg a 12,8A-t (körülbelül 2940 W), ami lehetővé teszi az átmeneti túlterhelést és a hőelvezetést.
Hossz és feszültségesés: A kábelek impedanciával rendelkeznek, ami a feszültség csökkenését okozza a hossz növekedésével. Az IEC 60364-5-52 szerint a feszültségesésnek általában 3%-nál kisebbnek kell lennie. A számítási képlet a következő: Feszültségesés ΔU = (ρ * L * I * 2) / A (ρ az ellenállás, L a hossz, I az áramerősség és A a keresztmetszeti terület). A nagyobb átviteli távolságok nagyobb keresztmetszeti területet igényelnek.
Hőkezelés: A hosszabbító kábeleket teljesen ki kell húzni. A tekercselés induktivitást hoz létre és akadályozza a hőelvezetést, ami hőfelhalmozódáshoz és tűzveszélyhez vezet. Elegendő helyet kell hagyni körülöttük a levegő keringéséhez.
IV. Gyártási folyamat és minőségellenőrzés
Vegyük példaként a Cixi Lianou Electrical Appliance Co., Ltd.-t, amely a kínai Zhejiang tartomány kulcsfontosságú vállalkozása. Gyártási folyamata a magas ipari szabványokat testesíti meg:
Fröccsöntés folyamata
A dugóházak gyártása teljesen automata fröccsöntő géppel történik (szorítóerő ≥ 800T), a forma hőmérsékleti pontossága ±1°C-ra van szabályozva, hogy biztosítsa a méretek megfelelését az EN 50075 szabványnak.
Kábel összeszerelés
A vezetékek és csatlakozók csatlakoztatása ultrahangos hegesztéssel történik, ellenállásértéke 35%-kal kisebb, mint a mechanikus krimpelésnél. A gyártósor nagyfeszültségű teszterrel (1500V/60s) és testfolytonosság-vizsgálóval (ellenállás <0,1Ω) van felszerelve.
Minőségellenőrző rendszer
100%-os bekapcsolási teszt (a névleges áram 1,25-szöröse 1 órán keresztül).
A véletlenszerű ellenőrzési tételek közé tartozik a golyónyomás teszt (125°C/1 óra), a hajlítási teszt (10 000 ciklus) és a hőállósági teszt (70°C/7 nap).
